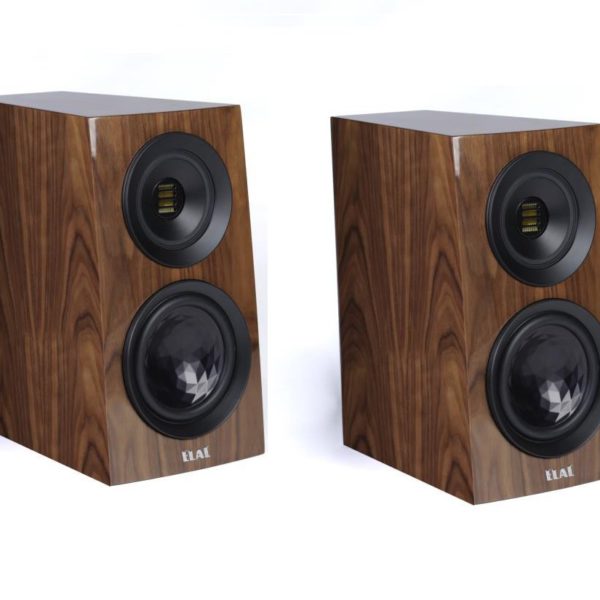

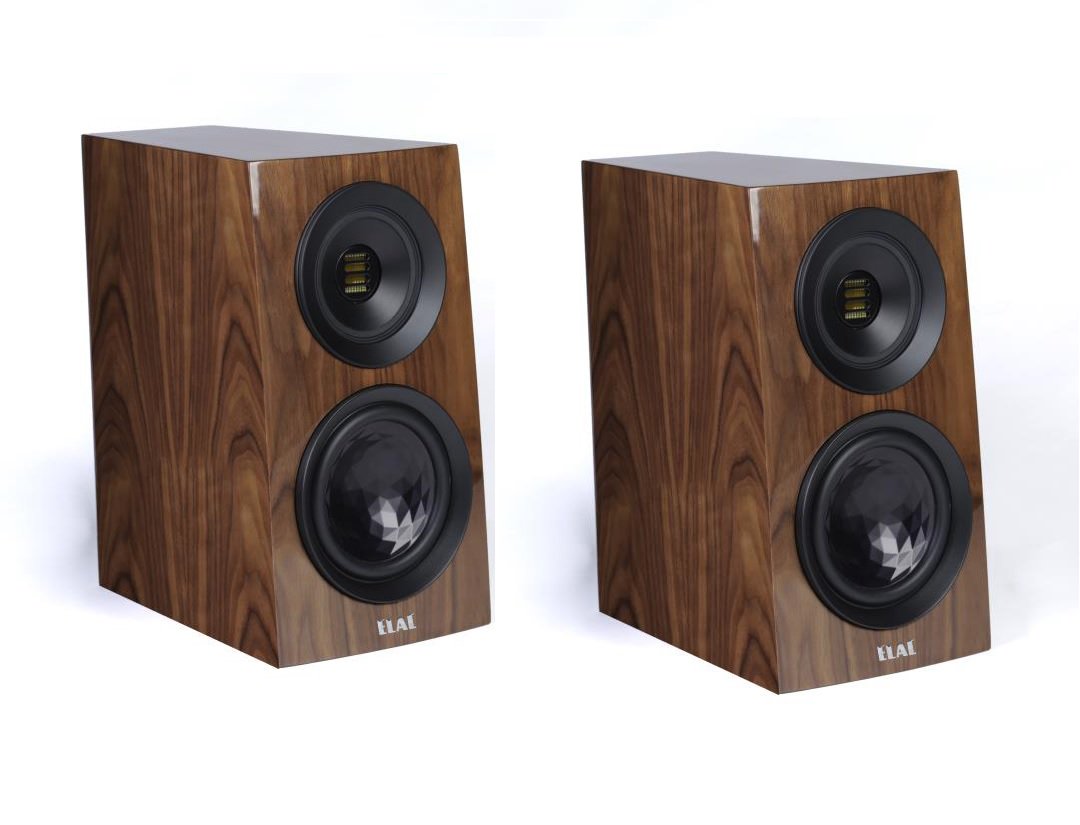

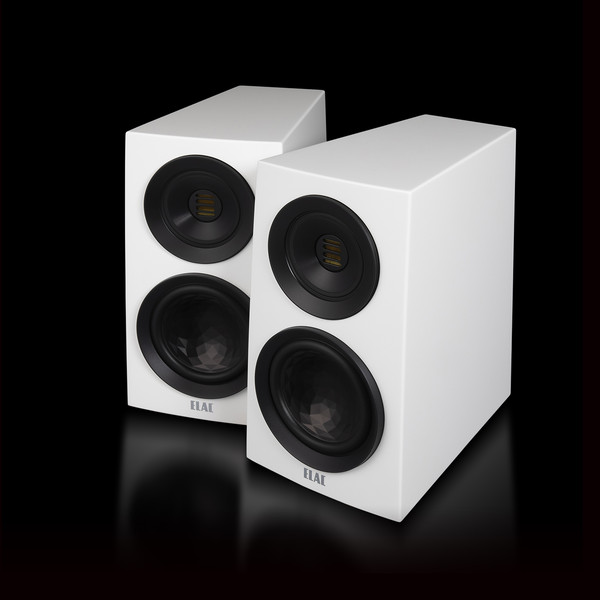

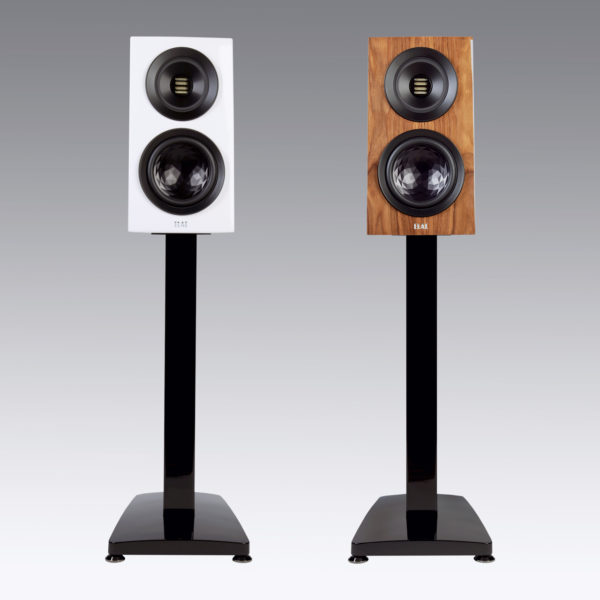

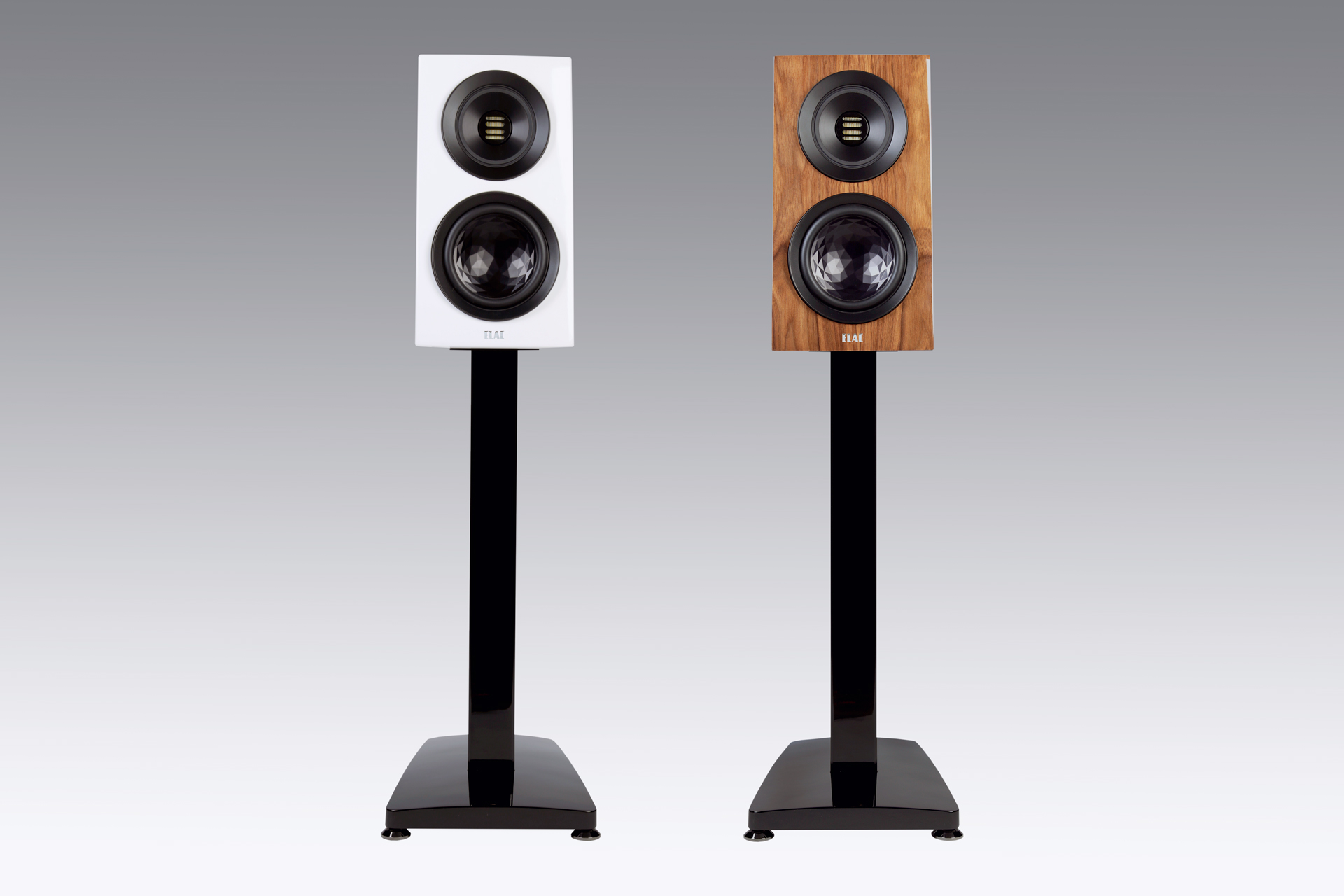

Niet pochýb: S 503 je skutočným Concentrom v každom ohľade.
Dizajnové prvky a technické detaily, ktoré potvrdili úspech modelov S 507 a S 509, boli prenesené do kompaktných rozmerov.
Zo všetkých strán unikajúca ozvučnica, lichobežníkový základný tvar a sklon krytu sa nápadne organicky spájajú a vytvárajú silný vizuálny moment.
Dlhý zoznam patentovo chránených prvkov a revidovaný magnetický systém basového reproduktora zaisťujú vynikajúcu akustiku.
Absolútne špičkový výkon, škálovateľný akustický efekt v miestnosti: ak zatvoríte oči, stratíte predstavu o kompaktnom reproduktore … počujete len hudbu.
AS technológia pre šasi basového reproduktora
Basové reproduktory sú vyrobené v hliníkovej sendvičovej konštrukcii vyvinutej spoločnosťou ELAC.
V špeciálnom procese spájania je hliníková vrstva s hrúbkou 0,3 mm spojená s celulózovým kužeľom a vytvára sendvičovú membránu.
V kombinácii s technológiou LLD, ktorá zaisťuje lineárny pohon membrány takmer v celom rozsahu pôsobenia, je výsledkom vynikajúca presnosť reprodukcie až po najnižšie frekvencie, spárovaná s neskutočnými rezervami v dynamike.
Technológia AS-XR v ovládačoch nižšej strednej a strednej triedy
Nápadná povrchová štruktúra kužeľov nízkej strednej a strednej triedy je viac než len jednoduchým dizajnovým prvkom. Kryštálová štruktúra hliníkovej kupoly je ďalším vývojom hliníkovej sendvičovej technológie a umožňuje zníženie hrúbky materiálu na 0,125 mm pri zachovaní rovnakej tuhosti kužeľa. Zmenšením pohybujúcej sa hmoty a zároveň zmenou väzby celulózového kužeľa a hliníkovej membrány, v ktorej je aj formovač kmitej cievky spojený priamo s hliníkovou membránou, je výsledkom využiteľný frekvenčný rozsah, ktorý sa rozširuje smerom k vysokým frekvenciám, zvýšená presnosť a zlepšená čiastočná oscilácia a správanie veľkého signálu.

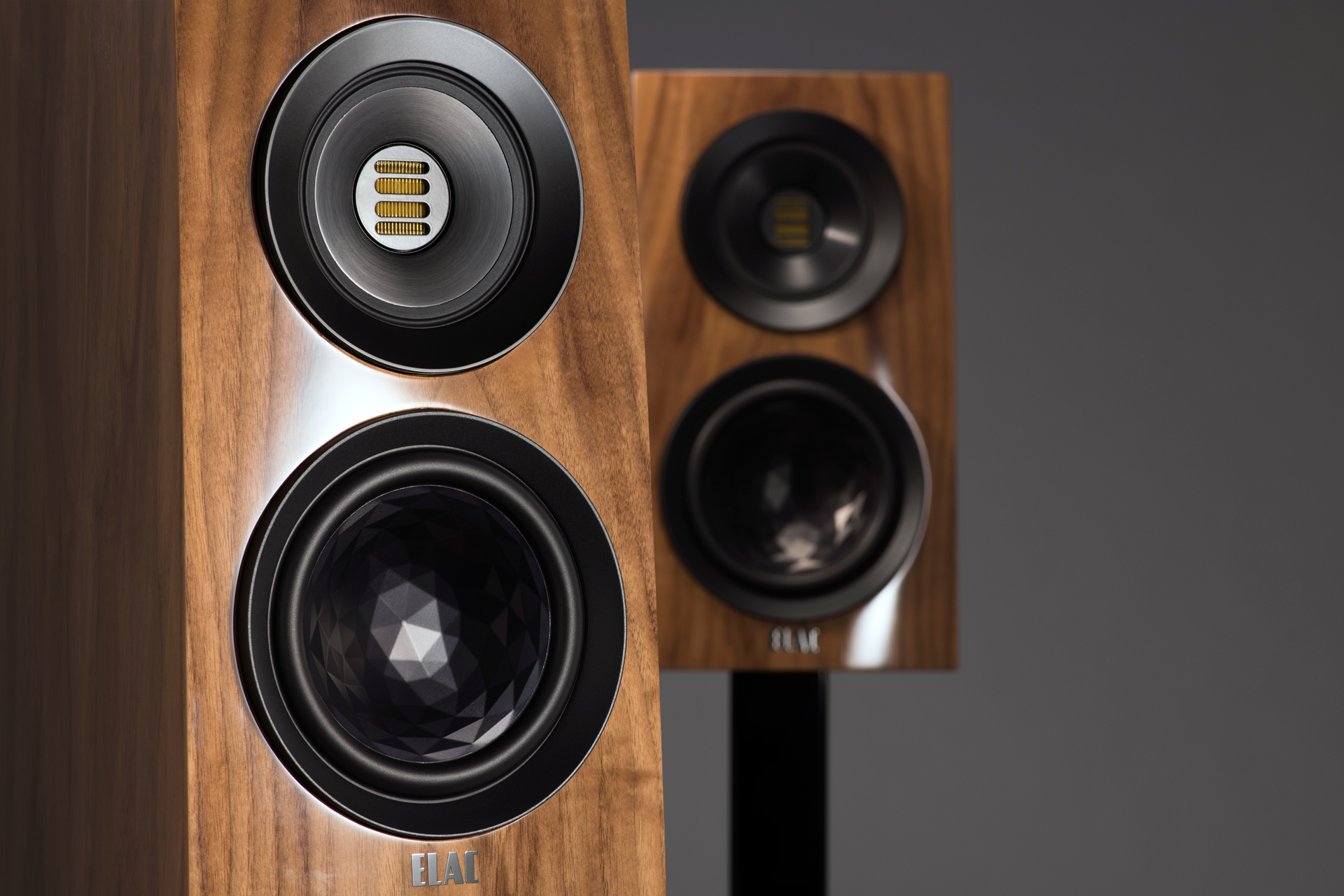

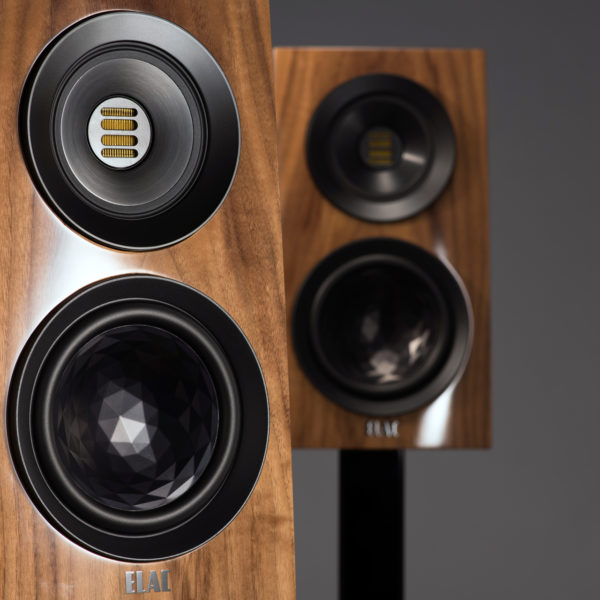

JET 5 výškový reproduktor
Výškový reproduktor ELAC JET je jedným z najlegendárnejších výškových reproduktorov v hi-fi priemysle a celosvetovú slávu si získal pre svoju výnimočne transparentnú a nenáročnú reprodukciu zvuku. Výškový reproduktor JET je dokonalosťou priekopníka reproduktorov Dr. Oscar Heil. Jeho princíp: Meandrovitá zložená fóliová membrána je poháňaná systémom silného magnetu. Výsledkom je vysoká účinnosť a výnimočná dynamika a lineárnejšia frekvenčná odozva až do 50 kHz. Jadrom JET výškového reproduktora je skladaná fóliová membrána. Pri šírke ohybu len 0,84 mm si výroba JET vyžaduje predovšetkým presnosť. Ručná práca je nevyhnutná v pracovných krokoch skladania a montáže membrány, ktoré si vyžadujú obzvlášť vysokú úroveň citlivosti. Aby sme zlepšili presnosť opakovania a zabezpečili konzistentnú kvalitu aj pri väčších množstvách, rozhodli sme sa výrobu čiastočne zautomatizovať. Absolútne spoľahlivá presnosť robota pri lepení a manipulácii je ideálnym doplnkom k nenahraditeľnej ručnej práci.
- Prevedenie: 3-pásmový, bass reflex
- Basový reproduktor: 1 x 180 mm Ø, AS-XR
- kužeľový
- Stredotónový menič: 1 x 50 | 130 mm Ø, AS-XR AL
- kužeľový
- Výškový reproduktor: JET 5c
- Medzná frekvencia: 400 | 2600 Hz
- Menovitý/hudobný výkon: 120 W | 200 W Minimálna impedancia: 4,8 Ω pri 120 Hz
- Kapacita impulzu: 400 W
- Citlivosť: 87 dB / 2,83 V/m
- Vhodné zosilňovače od … do: 4 – 8 Ω
- Nominálna impedancia: 4 Ω
- Odporúčaný výkon zosilňovača:60 – 500 W/kanál
- Príslušenstvo: bi-wiringová súprava mostíkov,
- 3 DCR (Directivity Control Ring)
